偷窥中国老太XXXX - 欧美精品福利一区二区三区 - a片小说在线观看播放 - 久久伊伊香蕉精品网站

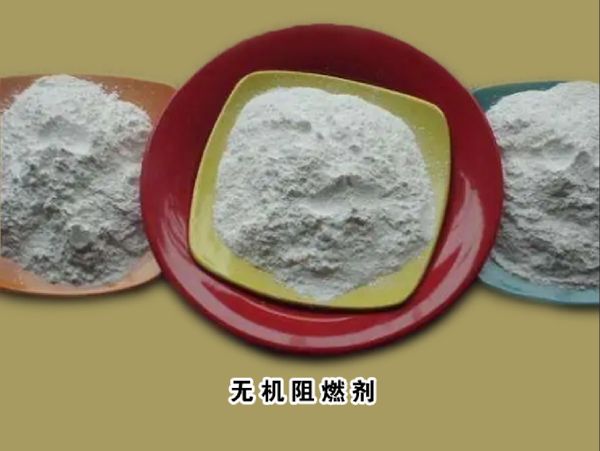

1、無機阻燃劑

無機阻燃劑的阻燃作用主要是使用大比容填料的蓄熱和導熱性質(zhì)，使得材料不易達到分解溫度，或者通過阻燃劑受熱分解吸熱，從而緩解或者終止主體材料的升溫過程。其阻燃機理是在受熱時釋放出結(jié)晶水，蒸發(fā)，分解并放出水蒸氣。

這個反應過程需要吸收大量的燃燒熱能，從而大幅材料的表面溫度，使得高分子材料的熱分解和燃燒的概率大幅降低。

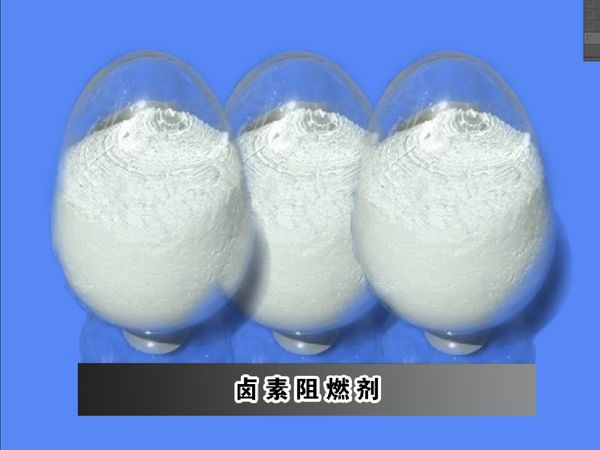

2、鹵素阻燃劑

鹵系阻燃劑是目前世界上產(chǎn)量*大的有機阻燃劑之一，應用較多的鹵系阻燃劑是含溴和含氯型阻燃劑。

鹵系阻燃劑大多數(shù)為有機物，和主體聚合物材料具有良好的相容性，作為阻燃添加劑的鹵系阻燃劑不會對聚合物材料本身的物理化學性質(zhì)造成本質(zhì)影響，另外，鹵系阻燃劑可以滿足其添加量很少，但是可以達到極其優(yōu)異的阻燃效果。

含溴的鹵系阻燃劑包括脂肪族、脂環(huán)族、芳香族等含溴化合物，常見的有十溴二苯醚、十溴二苯乙烷以及四溴雙酚A等，含氯阻燃劑主要為氯化石蠟。

溴系和氯系的阻燃機理相似：高溫下，鹵系阻燃劑中的碳鹵鍵可以斷開，釋放出鹵素自由基并有效捕捉聚合物材料因受熱降解產(chǎn)生的游離活性自由基，可以有效降低自由基的濃度，從而緩解或者終止燃燒的自由基鏈式反應。

另外，鹵系阻燃劑分解釋放出的鹵化氫具有不易燃燒的性質(zhì)，有效阻隔氧氣，同時抑制燃燒反應的進行。

然而，一旦添加了鹵系阻燃劑的高分子材料燃燒，必定會產(chǎn)生大量的的鹵化氫氣體，這類氣體具有毒性、和腐蝕性，同時也極易吸附空氣中的水分形成強腐蝕性的氫鹵酸，并伴隨著大量的煙霧，這些煙霧、有毒氣體和腐蝕性氣體會危害人類健康，同時也給滅火、逃離和恢復工作帶來極大的障礙。

3、經(jīng)過處理的AI（OH）3阻燃劑

氫氧化鋁也稱之為三水合氧化鋁（ATH），分子式為Al（OH）3，是出現(xiàn)時間*早的無機阻燃劑之一，其可以和多種物質(zhì)產(chǎn)生協(xié)同作用，并且無毒無腐蝕性。

目前氫氧化鋁阻燃劑的使用占無機阻燃劑總量的80%以上，被廣泛運用于各種聚合物塑料產(chǎn)品中。在聚合物材料中添加氫氧化鋁后，可以降低可燃聚合物濃度。

當聚合物材料受熱時（250℃左右），氫氧化鋁發(fā)生脫水反應，并吸收大量熱能，有效抑制聚合物材料升溫。同時分解產(chǎn)生的水蒸氣能夠稀釋燃燒產(chǎn)生的可燃性氣體以及氧氣濃度，抑制了燃燒的持續(xù)蔓延。

同時分解產(chǎn)生的另一種金屬氧化物三氧化二鋁（Al2O3）因具備較高的催化活性，可以催化聚合物熱交聯(lián)反應，從而在聚合物表面形成一層致密的碳化膜，這層膜可以有效減緩燃燒時的傳熱作用，從而起到阻燃作用。

氧化鋁還能吸附顆粒，起到抑制煙塵的作用。一般情況下，氫氧化鋁的添加含量越高，其阻燃效果越好，但是過多的填充量會大幅降低聚合物材料的強度等性能。

氫氧化鋁也存在另一個不足之處，就是分解溫度較低，在245℃~320 ℃之間就可以發(fā)生脫水反應，因此添加阻燃劑氫氧化鋁也**了聚合物材料的加工溫度。

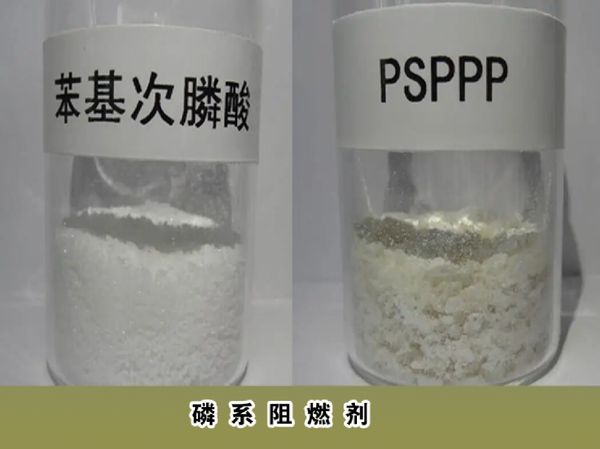

4、磷系阻燃劑

根據(jù)磷系阻燃劑的性質(zhì)和組成，可以分成無機磷系阻燃劑和有機磷系阻燃劑。

其中無機磷系阻燃劑包括紅磷、磷酸銨鹽和聚磷酸銨等，有機磷系阻燃劑包括磷酸酯、亞磷酸酯等。磷系阻燃劑同樣也是一類**、穩(wěn)定、使用非常廣泛的阻燃劑，其阻燃機理主要為形成隔離膜來達到阻燃效果。

隔離膜的形成有兩種不同的方法：

（1）對于含氧聚合物的阻燃作用：利用阻燃劑的熱降解產(chǎn)物促使聚合物表面快速脫水碳化，進而形成碳化層。由于單質(zhì)碳不進行產(chǎn)生火焰的蒸發(fā)燃燒和分解燃燒，因此起到阻燃效果。

內(nèi)在發(fā)生的化學反應是含磷化合物熱分解得到的*終產(chǎn)物是聚偏磷酸，而這是一種強脫水劑。

（2）磷系阻燃劑在燃燒溫度下分解成不易揮發(fā)的玻璃狀物質(zhì)，它能包裹在聚合物表面，這種致密的保護層起到隔離層的作用。

有機磷系阻燃劑發(fā)揮作用的階段主要在于高分子材料分解階段的火災初期。

它能促進高分子材料脫水炭化，從而使高分子材料不能產(chǎn)生可燃性氣體，并且由于不揮發(fā)性磷化合物起凝結(jié)劑的作用，使炭化物形成保護性炭膜，以隔絕外界的空氣和熱。

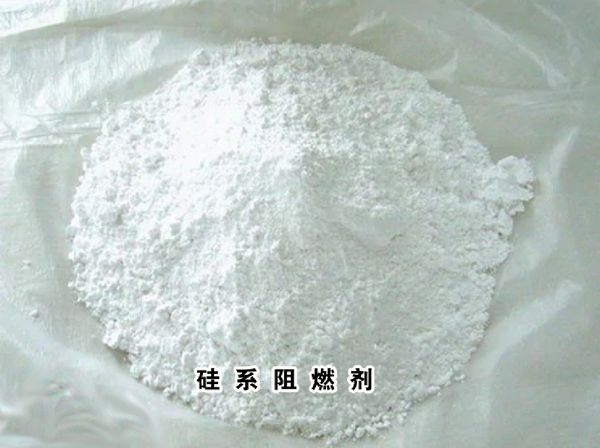

5、硅系阻燃劑

硅系阻燃劑包括無機硅和有機硅，其中無機硅主要包括二氧化硅、硅膠、硅酸鹽和滑石粉等，這類阻燃劑常用作填料使用；有機硅阻燃是一種新型的無鹵阻燃劑，也是一種成炭抑煙劑，主要指有機硅樹脂、聚硅氧烷（硅油、硅樹脂、硅橡膠和多種硅氧烷共聚物等）、聚硅烷等，其中發(fā)展*為迅速的是聚硅氧烷。

阻燃機理主要體現(xiàn)為凝聚相阻燃機理，即通過生成裂解碳層和提高碳層的抗氧化性實現(xiàn)其阻燃作用。

高分子材料中添加有機硅阻燃劑后，有機硅阻燃劑多半會遷移到材料表面，高溫下發(fā)生反應，在聚合物表面形成含碳硅酸鹽層，具有延緩或阻止可燃性氣體的逸出和自由基的生成的作用。

同時，阻燃劑也會促進高分子的成碳作用，從而降低高分子的降解速度、使得其在高溫下不易發(fā)生熱分解。

另一方面，硅系阻燃劑受熱也會發(fā)生熱分解反應，這個過程需要吸收大量熱量，可達到使阻燃材料升溫減緩或終止的效果。
