偷窥中国老太XXXX - 欧美精品福利一区二区三区 - a片小说在线观看播放 - 久久伊伊香蕉精品网站

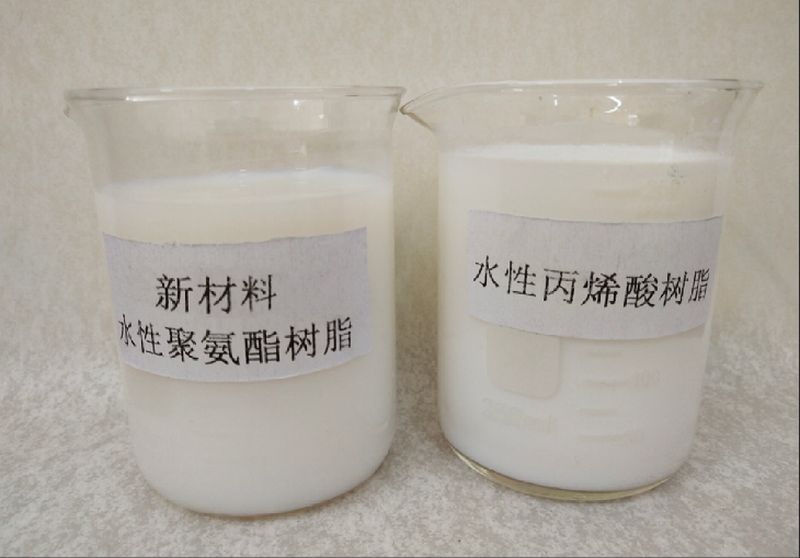

　　丙烯酸樹脂由丙烯酸酯和甲基丙烯酸酯等單體共聚制成。常見的丙烯酸樹脂有苯丙乳液、硅丙乳液和純丙乳液。苯丙乳液引入苯乙烯單體，硅丙乳液引入有機硅單體，耐候、耐水性優(yōu)于苯丙乳液，價格略高。

　　聚合單體的相對分子質(zhì)量、乳膠粒徑和改性情況對防火涂料的膨脹性能有明顯影響。研究結(jié)果表明，丙烯酸樹脂的玻璃化轉(zhuǎn)變溫度越低，乳膠粒子平均粒徑越小，涂料的耐火性能越好；提高有機硅單體和苯乙烯單體的比例，有利于炭層結(jié)構(gòu)改善；采用相對分子質(zhì)量6.8左右的基料樹脂炭層結(jié)構(gòu)**佳。苯環(huán)結(jié)構(gòu)可以提高丙烯酸涂層的殘?zhí)苛浚虼吮奖橐号蛎浵禂?shù)高。

　　雖然硅丙乳液膨脹倍率不高，但穩(wěn)定性和耐候性更好，可以通過優(yōu)化阻燃劑和填料的配方來改善炭層質(zhì)量。朱遠采用密胺包覆的APP三源體系（MF?APP/DPER/MEL），雖然沒有獲得**高的膨脹倍率，卻形成了更為均勻、致密和高強度的炭層，***的阻燃效果遠遠好于苯丙乳液。此外，氧化石墨烯、二氧化鈦、二氧化硅、鉬系和鋅系化合物均可以改善炭層結(jié)構(gòu)和強度、發(fā)揮抑煙效果。

　　引入更多單體形成雜化乳液和共聚乳液，可以改善分散體的綜合性能。有研究人員制備丙烯酸樹脂與丙烯酸類單體二元聚合乳液，提高固含量，降低玻璃化轉(zhuǎn)變溫度，防水防火和表面美觀等綜合性能得到顯著提升。也有研究人員合成了丙烯腈/醋酸乙烯酯/丙烯酸?2?乙基己酯的三元丙烯酸共聚物乳液，具有更低的玻璃化轉(zhuǎn)變溫度和軟化溫度。在此基礎上引入含磷乙烯單體PAM?100合成的共聚乳液，磷元素對降低聚合物熱分解溫度和熱分解速率、提高聚合物高溫穩(wěn)定性和殘?zhí)苛慷加忻黠@作用，涂層耐火時間提高。還有研究人員采用單體預乳化和種子乳液聚合工藝制備的有機蒙脫土改性軟核硬殼丙烯酸酯乳液，其中軟核為丙烯酸丁酯（BA），硬殼為甲基丙烯酸甲酯（MMA），乳液玻璃化轉(zhuǎn)變溫度降低，Si元素增強涂層熱穩(wěn)定性和炭層致密度。

　　總之，在**關(guān)注環(huán)保的時代，用通過改性的水性丙烯酸樹脂作為防火涂料成膜物質(zhì)或成膜物質(zhì)的主要組成，對于提高防火涂料的環(huán)保適應性具有良好的前景。同時，進一步開發(fā)研究，綜合改善丙烯酸樹脂性能，提高以水性丙烯酸樹脂為成膜物質(zhì)的防火涂料防火性能性能，以及穩(wěn)定性、耐久性、環(huán)境適應性等性能，是從事丙烯酸樹脂研究、生產(chǎn)和技術(shù)人士與防火涂料生產(chǎn)技術(shù)人員共同的課題。
