專注防火涂料
為了·安全的明天
400-1103119
某項目鋼結構防火工程，鋼柱耐火極限2.5個小時，采用斯凱肯GT-NSP-Fp2.00-Skyeken3M-2.5hindoor水性膨脹型鋼結構防火涂料4.2mm厚分3道進行涂刷；梁耐火極限1.5個小時，采用斯凱肯GT-NSP-Fp1.50-HY水性膨脹型鋼結構防火涂料3.2mm厚2道噴涂成活；根據(jù)氣溫、風速、天氣情況及涂料稠度情況適當調整加入潔凈水量，便于噴涂施工。
1.鋼結構工程施工質量驗收標準中對防火涂裝的具體要求

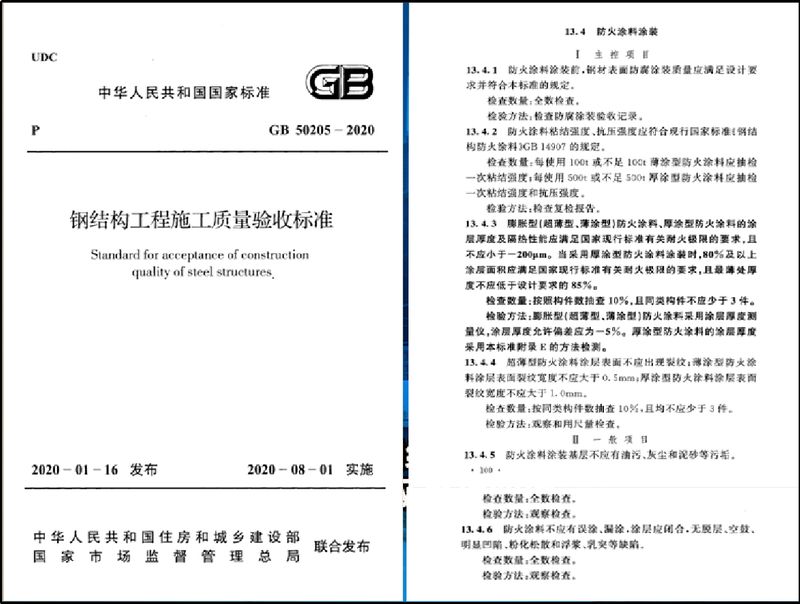

《鋼結構工程施工質量驗收標準》（GB50205-2020）13.4.3膨脹型（超薄型、薄涂型）防火涂料、厚涂型防火涂料的涂層厚度及隔熱性能應滿足國家現(xiàn)行標準有關耐火極限的要求，且不應小于一200um。當采用厚涂型防火涂料涂裝時，80%及以上涂層面積應滿足國家現(xiàn)行標準有關耐火極限的要求，且**薄處厚度不應低于設計要求的85%。
檢查數(shù)量：按照構件數(shù)抽查10%，且同類構件不應少于3件。
檢驗方法：膨脹型（超薄型、薄涂型）防火涂料采用涂層厚度測量儀，涂層厚度充許偏差應為-5%。厚涂型防火涂料的涂層厚度采用本標準附錄E的方法檢測。
13.4.4超薄型防火涂料涂層表面不應出現(xiàn)裂紋；薄涂型防火涂料涂層表面裂紋寬度不應大于0.5mm；厚涂型防火涂料涂層表面裂紋寬度不應大于1.0mm。
檢查數(shù)量：按同類構件數(shù)抽查10%，且均不應少于3件。
檢驗方法：觀察和用尺量檢查。
13.4.6防火涂料不應有誤涂、漏涂，涂層應閉合，無脫層、空鼓、明顯凹山陷、粉化松散和浮漿、乳突等缺陷。
2.防火涂料噴涂施工通病

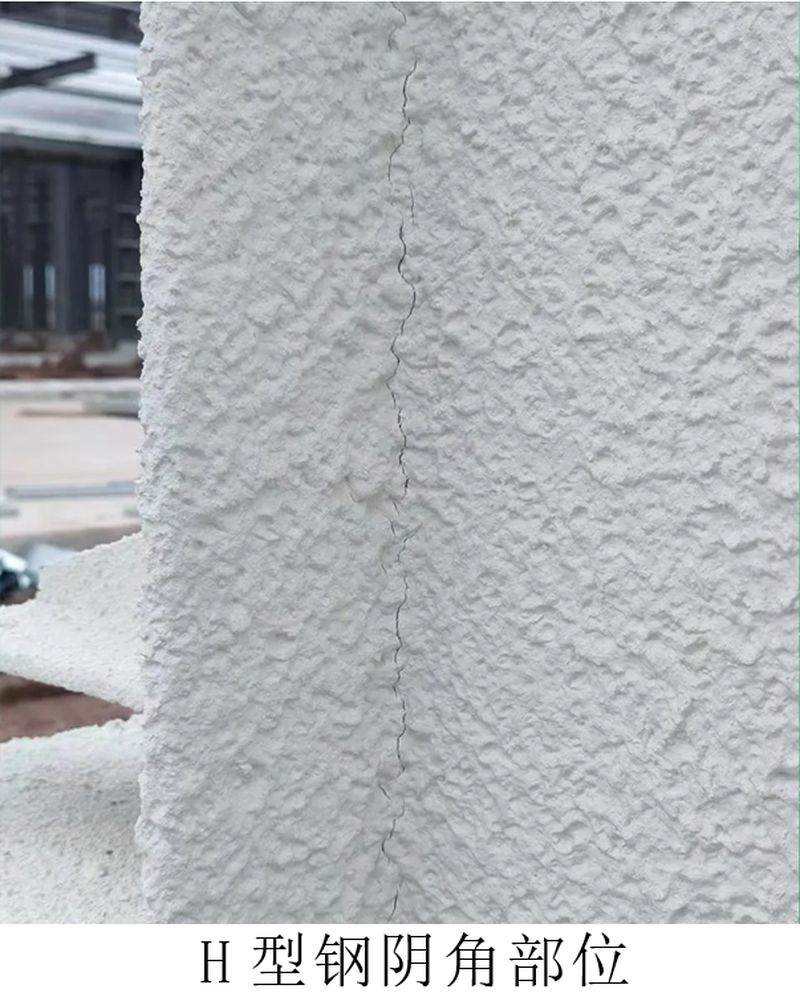

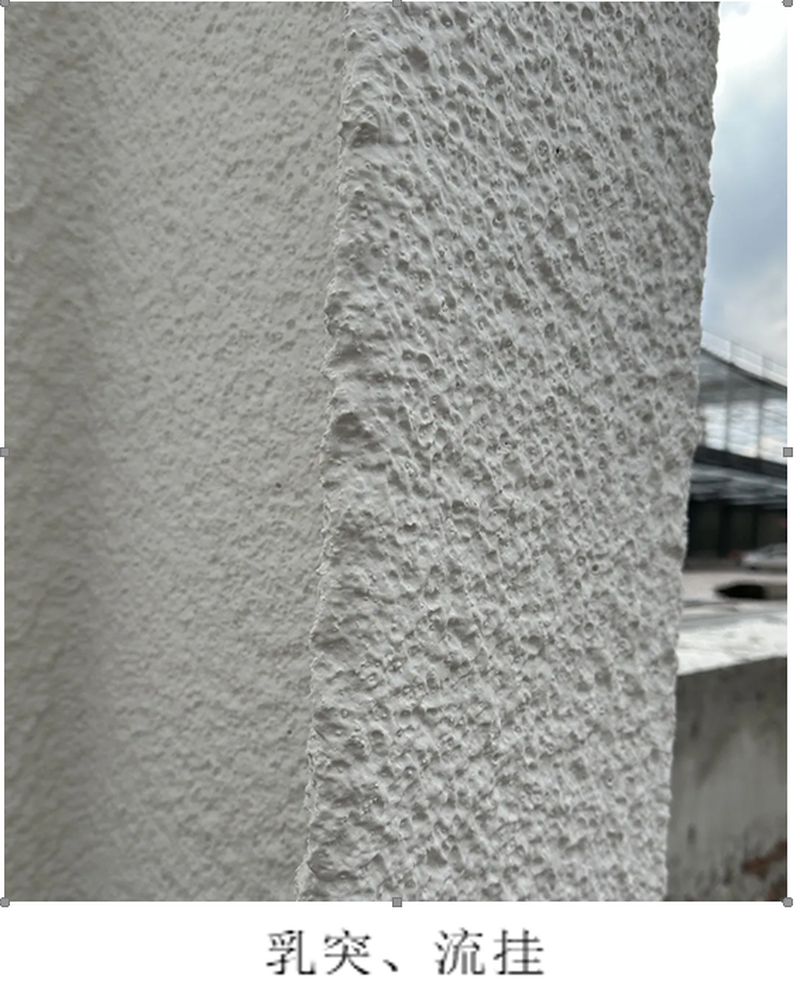

施工完成后存在局部厚度超標、H型鋼陰角處存在裂縫、局部翼緣板存在流墜乳突現(xiàn)象。圖片如下
3.問題產(chǎn)生的原因
針對防火涂料存在的問題經(jīng)分析原因如下：
1、涂料噴涂過程中第 一道未干透即開展下一道噴涂（因鋼結構房間面積小，一個循環(huán)時間較短，應待干透后噴涂），此為H型鋼陰角部位開裂主因。
2、一次性噴涂過厚，每道噴涂應為8mm～12mm。如一次性噴涂過厚，也會造成開裂。
3.攪拌不均勻或攪拌時加入水量過大，造成噴涂后存在流掛和乳突等的重要原因。
4、陰雨天氣環(huán)境濕度過大，涂料調配時用水量過大，加之第 一道未干透也會造成流墜發(fā)生。
5、陰角部位因噴涂工藝和噴涂手法問題造成局部超厚，這是導致干燥后陰角出現(xiàn)裂縫的主要原因。
4.缺陷處理
?、艛嚢枵{配涂料時，加入的水要嚴格控制，確保適量、好用并有助于很好成膜。
?、漆槍ι鲜鰡栴}應根據(jù)天氣情況調整，調整各道噴涂的時間（一般8～12h）間隔，延長固化時間。
⑶控制每道噴涂厚度。噴涂第 一道應略薄，一般5～10mm之間，待該層徹底干透后再進行后續(xù)各道的噴涂，后續(xù)噴涂每道8～15mm，確保粘結，防止流墜與開裂。
?、炔⒏纳茋娡坎僮鞴に嚭褪址?，減少陰角外的厚度，防止開裂。
處理方法：對存在問題的部位進行局部鏟除重新涂刷。

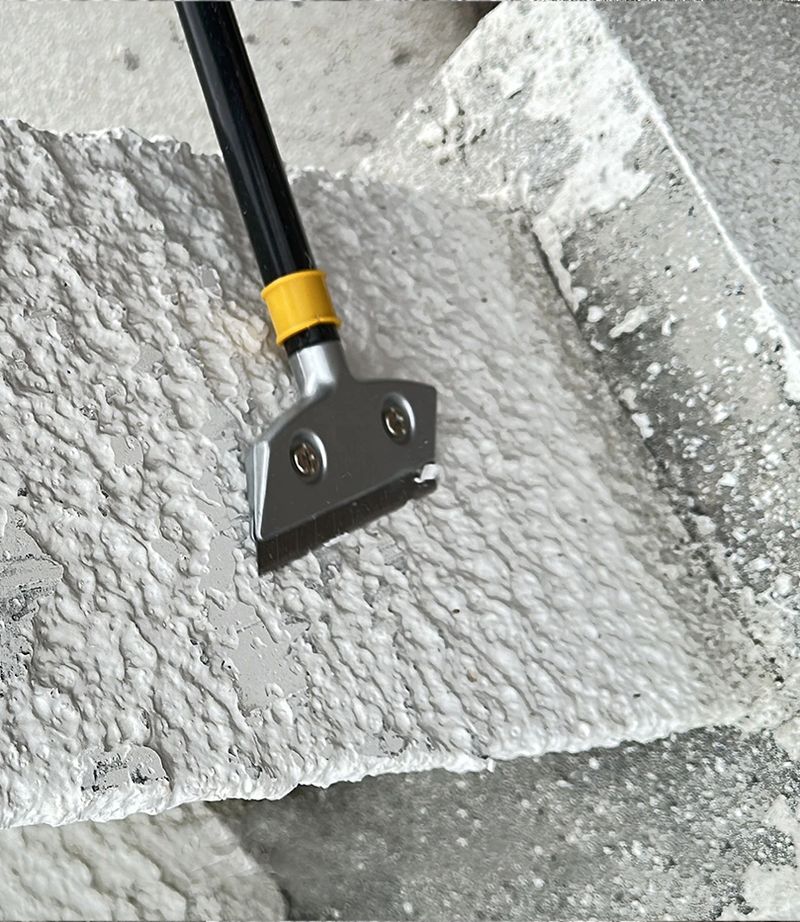

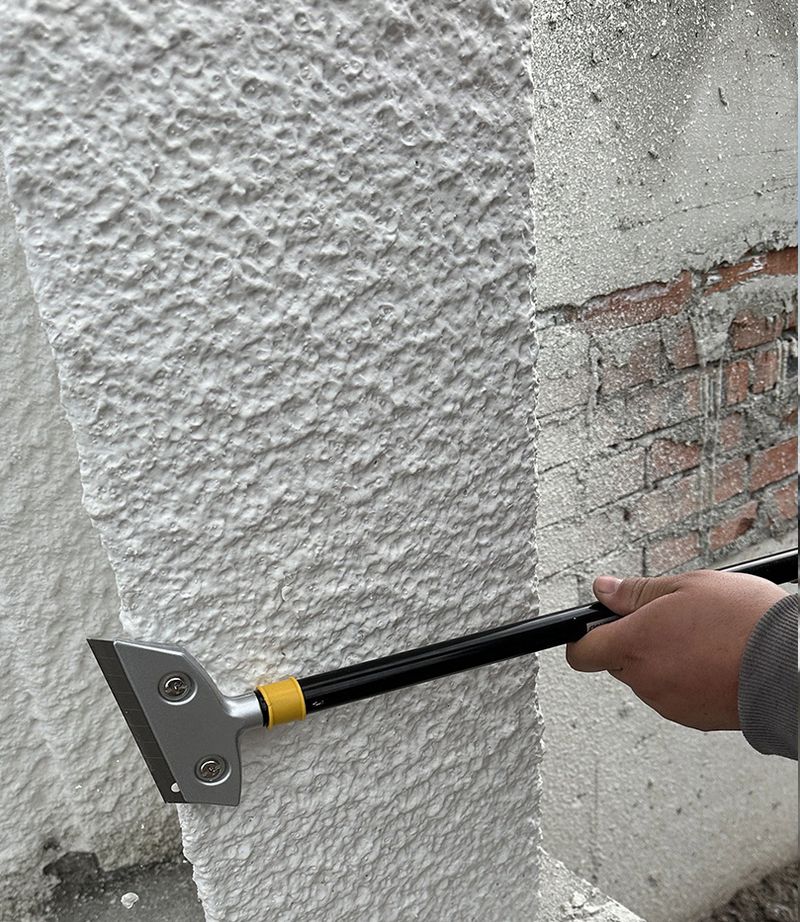

處理過程如下圖：

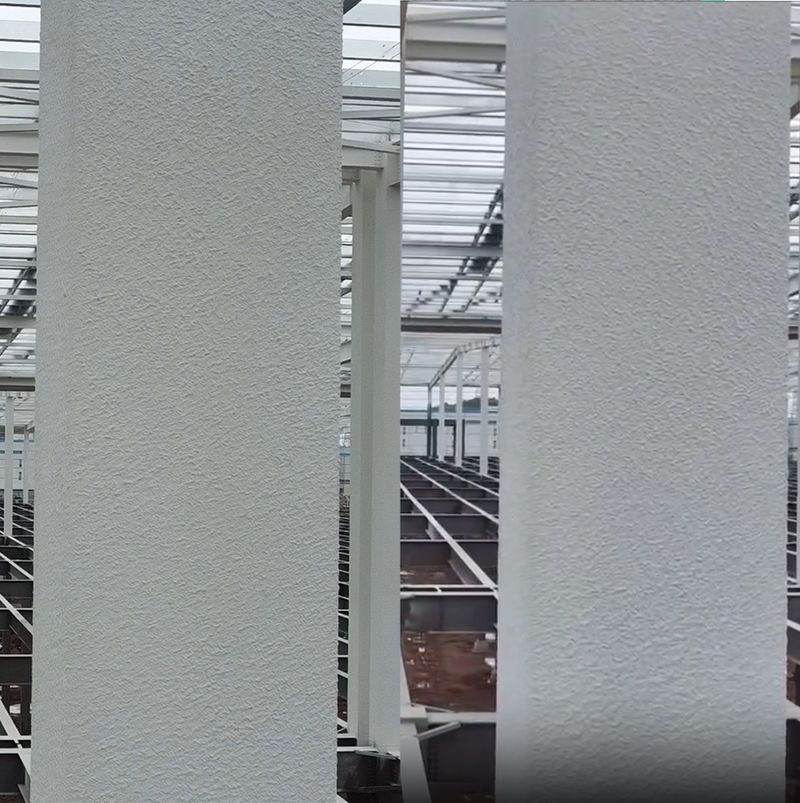

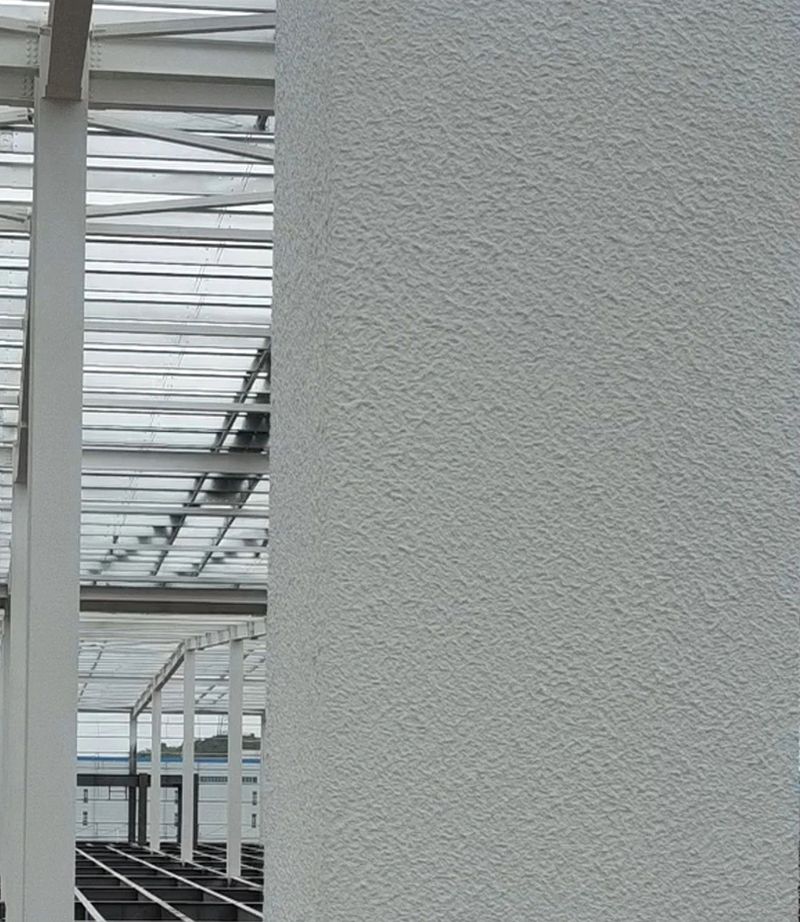

整改處理后的效果如下圖：
