專注防火涂料
為了·安全的明天
400-1103119
一、《建筑防煙排煙系統(tǒng)技術標準》GB51251-2017，對管道提出了耐火極限要求，其中采用涂防火涂料的方法一直存在爭論。
3.3.8機械加壓送風管道的設置和耐火極限應符合下列規(guī)定：
1．豎向設置的送風管道應獨立設置在管道井內(nèi)，當確有困難時，未設置在管道井內(nèi)或與其他管道合用管道井的送風管道，其耐火極限不應低于1.00h；
2．水平設置的送風管道，當設置在吊頂內(nèi)時，其耐火極限不應低于0.50h；當未設置在吊頂內(nèi)時，其耐火極限不應低于1.00h。
4.4.8排煙管道的設置和耐火極限應符合下列規(guī)定：
1．排煙管道及其連接部件應能在280℃時連續(xù)30min保證其結構完整性。
2．豎向設置的排煙管道應設置在獨立的管道井內(nèi)，排煙管道的耐火極限不應低于0.50h。
3．水平設置的排煙管道應設置在吊頂內(nèi)，其耐火極限不應低于0.50h；當確有困難時，可直接設置在室內(nèi)，但管道的耐火極限不應小于1.00h。
4．設置在走道部位吊頂內(nèi)的排煙管道，以及穿越防火分區(qū)的排煙管道，其管道的耐火極限不應小于1.00h，但設備用房和汽車庫的排煙管道耐火極限可不低于0.50h。
4.5.7補風管道耐火極限不應低于0.50h，當補風管道跨越防火分區(qū)時，管道的耐火極限不應小于1.50h。

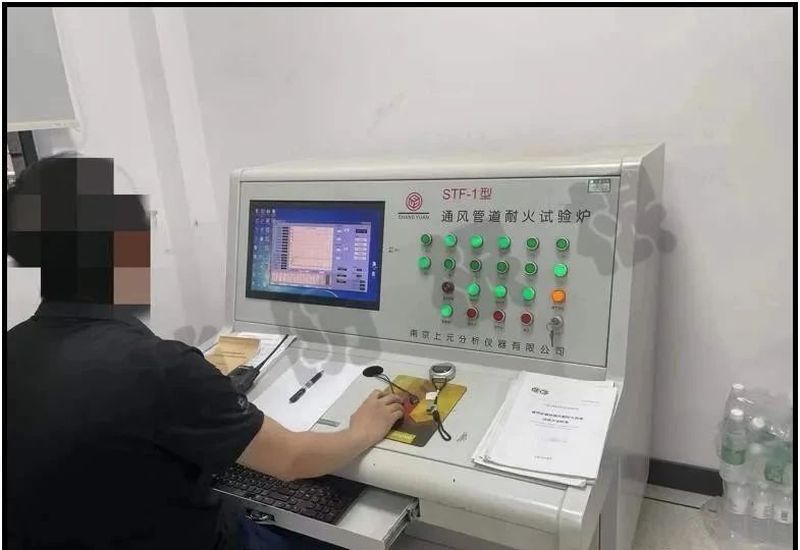

二、由南京市建設工程消防審驗服務中心聯(lián)合江蘇省建筑工程質(zhì)量檢測中心有限公司，開展了鍍鋅鋼板風管外表面涂防火涂料耐火試驗。

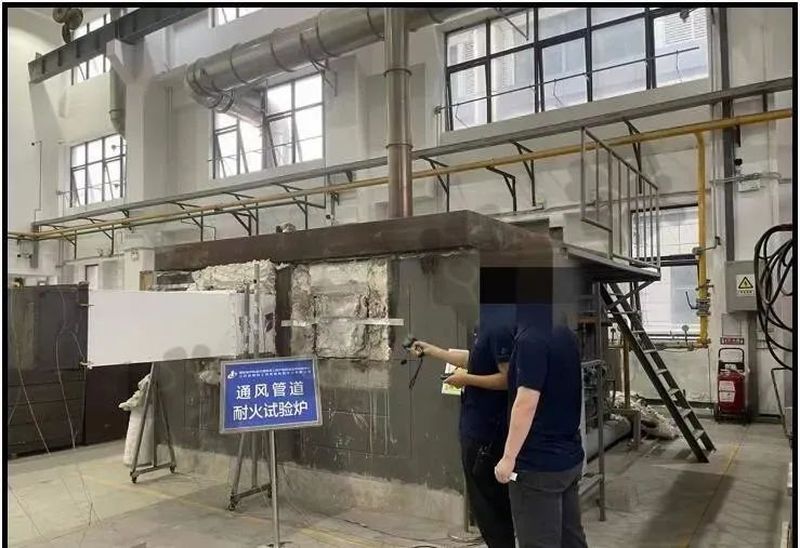

1、試件由三節(jié)1.2m長的鍍鋅鋼板風管組成，風管外表面涂膨脹型防火涂料，每24小時刷涂0.2mm厚，共刷1.5mm厚，并養(yǎng)護20天。將試件一部分置于試驗爐內(nèi)，一部分置于試驗爐外。

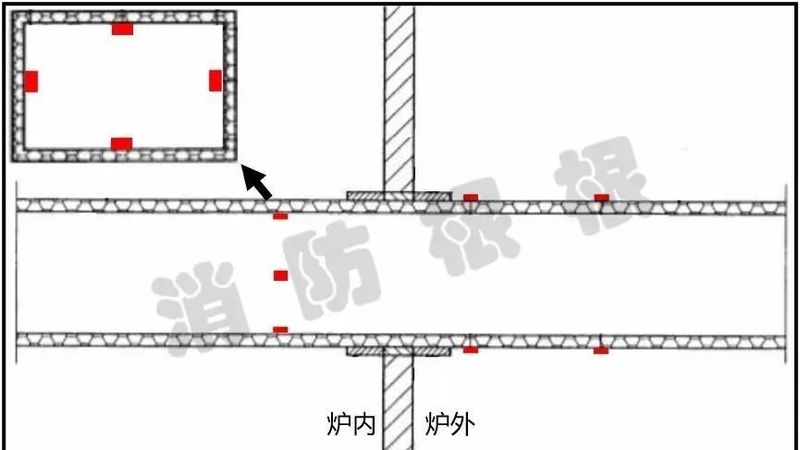

2、設置8組熱電偶傳感器，用于監(jiān)測風管溫度變化。模擬兩種情況，一種是室內(nèi)發(fā)生火災，風管外部受熱后耐火極限如何；另一種是風管內(nèi)部受熱后（如排煙管道排除熱煙氣）耐火極限如何。

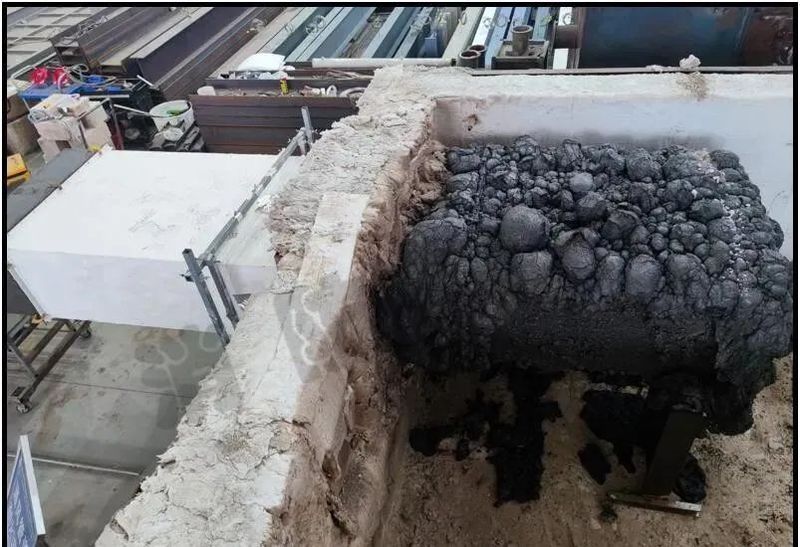

3、試驗開始后，用時25分21秒爐內(nèi)風管內(nèi)部平均溫升超過初始溫度140℃，用時29分48秒爐外風管平均溫升超過初始溫度140℃。
4、試件背火面溫度溫升發(fā)生超過以下任一限定的情況均認為試件喪失隔熱性：平均溫度溫升超過初始平均溫度140℃；或任一點位置的溫度溫升超過初始溫度（包括移動熱電偶）180℃（初始溫度應是試驗開始時背火面的初始平均溫度）。由此可見，試件耐火隔熱性不足0.5h，不滿足規(guī)范要求。
5、目前，已經(jīng)進行了兩次試驗，一次選用市面上一般的防火涂料，一次選用市面上品質(zhì)較好的防火涂料，結果均不合格。據(jù)悉，后續(xù)還將再開展兩次試驗，如果每次試驗都不合格，將根據(jù)研究成果，在之后的建設工程消防審驗中對此種做法加以**。
三、防排煙管道表面涂防火涂料除了上述耐火極限問題以外，還可能存在如下問題。
1、防火涂料是否能牢固，隨著長時間使用及風機管道的振動，是否會脫落？
2、膨脹型防火涂料受熱膨脹后，是否會堵塞風閥風口等部件，從而影響正常功能的使用？
四、結論
目前，還沒有專門用于防排煙管道的防火涂料，也許隨著社會的進步、消防的發(fā)展，相關標準及產(chǎn)品也會日趨完善，上述問題便會迎刃而解。
