專注防火涂料
為了·安全的明天
400-1103119

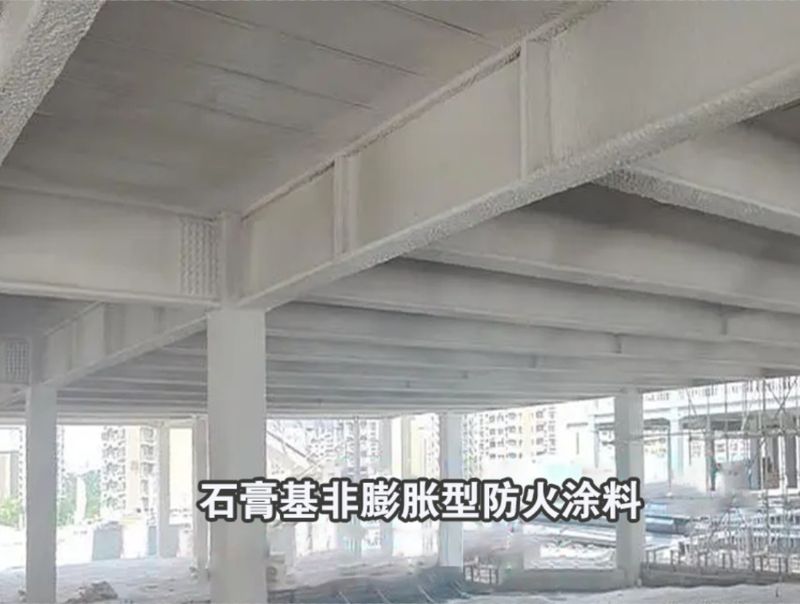

一、常見的速凝劑類型及其理化特性
（一）鋁酸鹽類速凝劑
1.理化特性
?。?）主要成分通常含有鋁酸鈉等鋁酸鹽。這類速凝劑一般為粉狀物質，易溶于水，水溶液呈堿性。例如，當把鋁酸鈉速凝劑加入到石膏基防火涂料體系中時，它會與石膏中的硫酸鈣發(fā)生反應。鋁酸鈉在水中電離出的鋁酸根離子會與鈣離子結合，形成鈣鋁酸鹽等復雜化合物。
?。?）具有較高的活性，能在短時間內(nèi)促進石膏的凝結硬化。它可以在幾分鐘內(nèi)使石膏漿體迅速失去流動性，開始凝結。
2.使用效果
?。?）凝結速度快，能夠滿足快速施工的要求，對于需要在短時間內(nèi)形成防火涂層的情況非常有利。在鋼結構防火涂料施工中，能快速附著在鋼結構表面，減少施工等待時間。
（2）早期強度發(fā)展較好，使涂層能夠較快地具備一定的承載能力。不過，其后期強度增長相對較緩，可能對涂層的長期耐久性有一定影響。
3.經(jīng)濟適用性
生產(chǎn)成本相對較低，原料來源廣泛，在大規(guī)模生產(chǎn)石膏基防火涂料時，可以有效控制成本。但由于其對后期強度貢獻有限，可能需要在配方中添加其他助劑來彌補這一不足，從而增加了一定的綜合成本。
（二）硅酸鈉類速凝劑
1.理化特性
?。?）硅酸鈉（水玻璃）為主要成分，外觀通常為無色透明或略帶顏色的粘稠液體。具有較好的粘結性，模數(shù)(n=SiO2/Na2O）是其重要的指標，不同模數(shù)的硅酸鈉理化性質有所差異。在石膏基防火涂料中，硅酸鈉與石膏發(fā)生反應，一方面硅酸鈉中的鈉離子可以與石膏中的鈣離子進行離子交換，另一方面硅酸鈉自身的水解產(chǎn)物硅酸凝膠可以填充在石膏晶體之間，起到膠凝和填充的作用。
?。?）呈堿性，pH值一般在11～13左右，具有一定的腐蝕性，在使用和儲存過程中需要注意安全防護。
2.使用效果
?。?）能夠顯著提高石膏的凝結速度，形成的涂層結構較為致密。這是因為硅酸鈉水解產(chǎn)生的硅酸凝膠可以堵塞石膏內(nèi)部的孔隙，提高涂層的抗?jié)B透性。然而，由于其堿性較強，可能會對鋼結構表面產(chǎn)生一定的腐蝕作用，需要對鋼結構進行預處理（如涂刷防銹漆等）。
（2）可提高涂層的耐水性，在潮濕環(huán)境下，硅酸鈉類速凝劑形成的涂層比普通石膏涂層具有更好的穩(wěn)定性。
3.經(jīng)濟適用性
價格相對較為便宜，且用量較少就能達到較好的速凝效果。但考慮到對鋼結構的防腐處理等額外措施的成本，以及其較強的堿性可能帶來的安全和環(huán)境風險成本，需要綜合評估其經(jīng)濟性。
?。ㄈ┝蛩徜X類速凝劑
1.理化特性
（1）硫酸鋁是一種白色結晶粉末，易溶于水，在水溶液中發(fā)生水解反應，生成氫氧化鋁膠體和硫酸。在石膏基防火涂料體系中，硫酸鋁水解產(chǎn)生的鋁離子與石膏中的硫酸根離子和鈣離子發(fā)生反應，生成硫酸鈣復鹽等物質，加速石膏的凝結。
（2）水解呈酸性，pH值較低，與堿性速凝劑相比，對鋼結構的腐蝕性相對較小。
2.使用效果
?。?）速凝效果較好，能夠使石膏基防火涂料在較短時間內(nèi)凝結。同時，由于其水解產(chǎn)生的氫氧化鋁膠體具有一定的填充和阻燃作用，有助于提高防火涂料的防火性能。
?。?）可改善涂層的工作性，使涂料在鋼結構表面的涂抹更加均勻、順滑。不過，過量使用可能會導致涂層出現(xiàn)泛霜現(xiàn)象，影響涂層的外觀和耐久性。
3.經(jīng)濟適用性
硫酸鋁的原料成本相對較低，在石膏基防火涂料中應用可以在一定程度上降低生產(chǎn)成本。雖然存在可能的泛霜問題，但通過合理控制用量和優(yōu)化配方，可以提高其性價比。
二、工程中使用速凝劑的優(yōu)缺點
（一）優(yōu)點

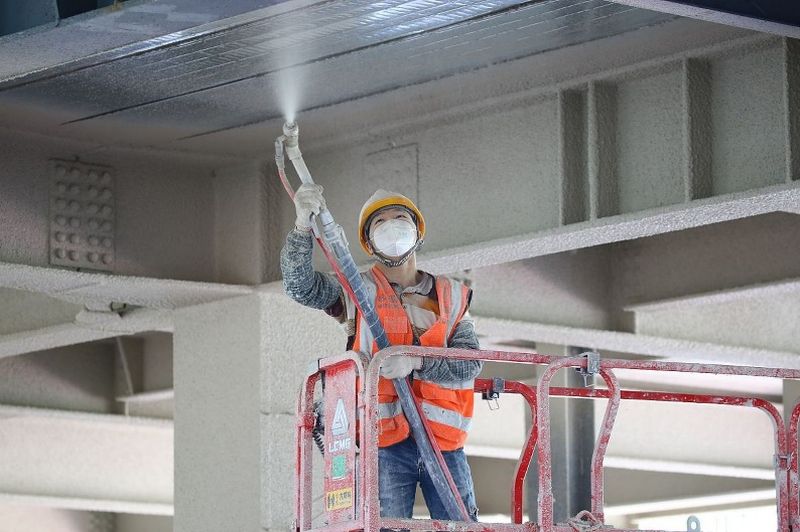

1.快速施工

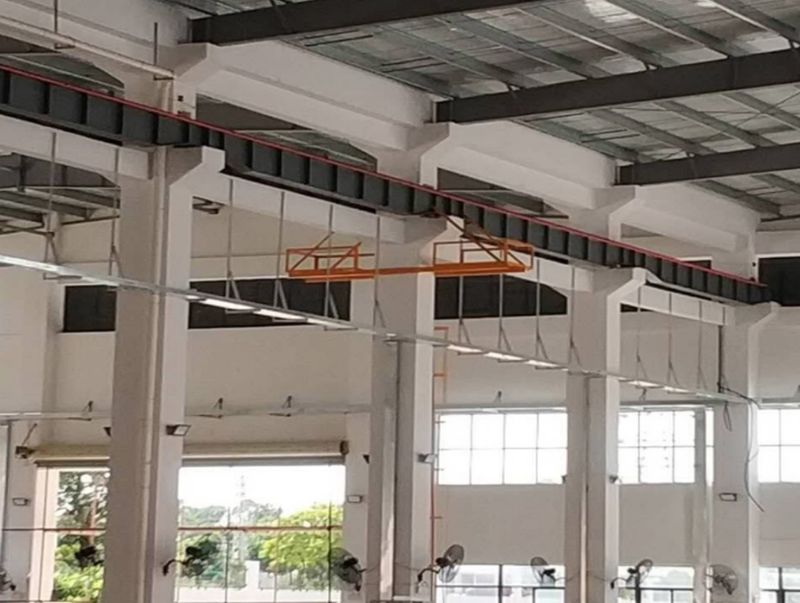

各類速凝劑都能顯著提高石膏基防火涂料的凝結速度，這對于鋼結構防火涂料的施工非常重要。在鋼結構建筑工程中，縮短施工時間可以提高工程效率，減少施工對工程進度的影響。例如，在大型工業(yè)廠房或高層建筑的鋼結構防火施工中，使用速凝劑可以快速完成涂層施工，盡快進入下一道工序。
2.初期強度發(fā)展
速凝劑有助于石膏基防火涂料早期強度的發(fā)展，使涂層能夠較快地承受一定的外力。在施工完成后的短時間內(nèi)，能夠保證涂層在鋼結構表面的穩(wěn)定性，減少因外力（如風吹、輕微碰撞等）而造成的損壞風險。
3.改善工作性
部分速凝劑（如硫酸鋁類）可以改善涂料的工作性，使涂料更容易在鋼結構表面進行涂抹、刮涂等操作。這有助于提高涂層的施工質量，使涂層厚度更加均勻，從而提高防火性能的一致性。
（二）缺點

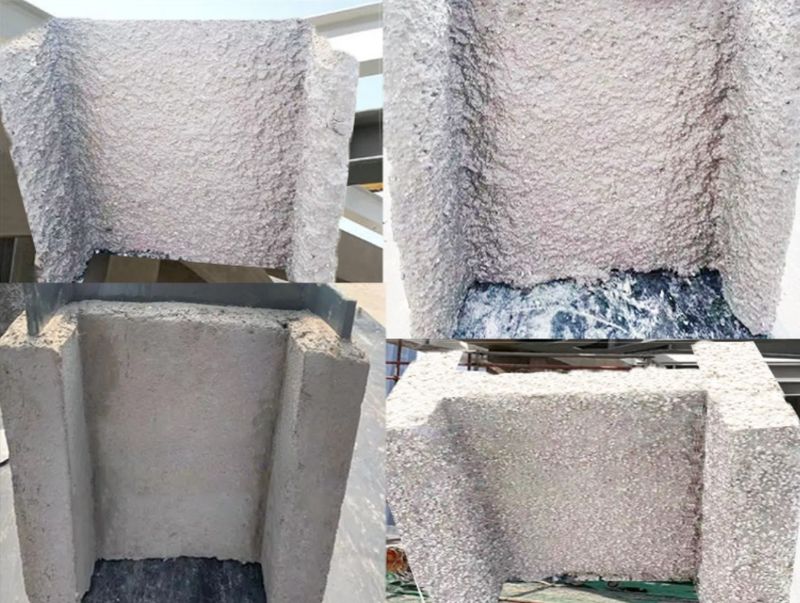

1.后期強度和耐久性問題
一些速凝劑（如鋁酸鹽類）雖然早期強度發(fā)展較好，但后期強度增長緩慢。這可能導致涂層在長期使用過程中強度不足，影響其對鋼結構的保護作用。此外，速凝劑的加入可能會改變石膏基防火涂料的內(nèi)部結構，導致耐久性問題，如在長期的溫度、濕度變化和化學侵蝕環(huán)境下，涂層容易出現(xiàn)開裂、剝落等現(xiàn)象。
2.對鋼結構的影響
部分速凝劑（如硅酸鈉類）由于其較強的堿性，可能對鋼結構產(chǎn)生腐蝕作用。即使采取了防腐措施，也存在防腐層破損導致鋼結構腐蝕的風險。而酸性速凝劑（如硫酸鋁類）如果使用不當，也可能會因酸性環(huán)境對鋼結構的長期穩(wěn)定性產(chǎn)生一定影響。
3.成本和環(huán)境問題
雖然一些速凝劑本身價格較低，但考慮到為解決其帶來的各種問題（如防腐、提高后期強度等）所需添加的助劑，會增加綜合成本。此外，部分速凝劑在生產(chǎn)和使用過程中可能會對環(huán)境產(chǎn)生一定的影響，如堿性速凝劑的廢水排放可能需要進行中和處理，以滿足環(huán)保要求。
